Esquema Sherpa 74

[snooper1977]

Hola

Estoy con una sherpa mod 184 y no tengo el esquema electrico. Alguine me lo puede pasar?
En el plato salen 3 cables y no se para que es el rosa. El amarillo sera alumbrado y el rojo a la bobina de arranque, pero el rosa que es?

Gracias

[antoniomontesa]

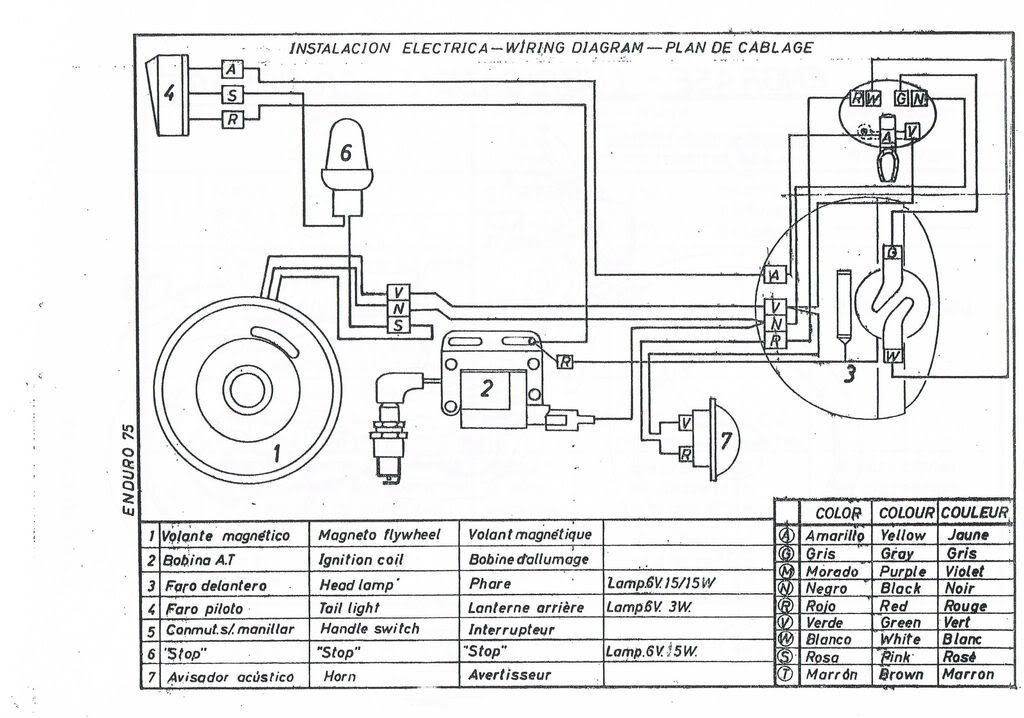

Hola a todos,este es de montesa enduro 75 ,que basicamente es igual ,espero que te sirva,saludos

[antoniomontesa]

Bruebo a ver si sale entero.

[cesarvfr]

Hola. Yo tengo una frontera 74 y creo que debe ser el mismo. Motoplat. te mando el esquema de la streaker que tiene los mismos colores. El rosa va a la luz de freno y tiene una resistencia para no fundir la bombilla, pues sale de la bobina del encendido para que no te baje la intensidad de las luces al frenar. De todas formas comprueba las salidas de las bobinas.
Saludos.


[snooper1977]

Hola

Muchas gracias. Ahora lo tengo claro, un saludo a todos
